UV光固化树脂在电子行业的应用前景

随着电子制造业向高精度、微型化方向加速演进，UV光固化树脂凭借其快速固化、低收缩率和优异附着力等特性，正逐步成为电子行业不可或缺的关键材料。从印制电路板（PCB）的阻焊层涂覆，到显示面板的封装保护，UV光固化树脂的应用版图正在快速扩张。本文将从多个核心维度对比分析UV光固化树脂在电子行业主要应用场景中的表现，为从业者提供选型参考。

一、对比维度铺垫：电子行业对光固化材料的核心诉求

电子行业对UV光固化树脂的要求远高于一般工业涂装领域。在选择适用于不同电子制造工艺的光固化树脂时，需要重点考察以下几个关键维度：固化速度、粘接强度、耐温性能、绝缘性能、收缩率以及成本效益比。这些指标直接决定了材料在特定工艺环节中的适用性与可靠性。

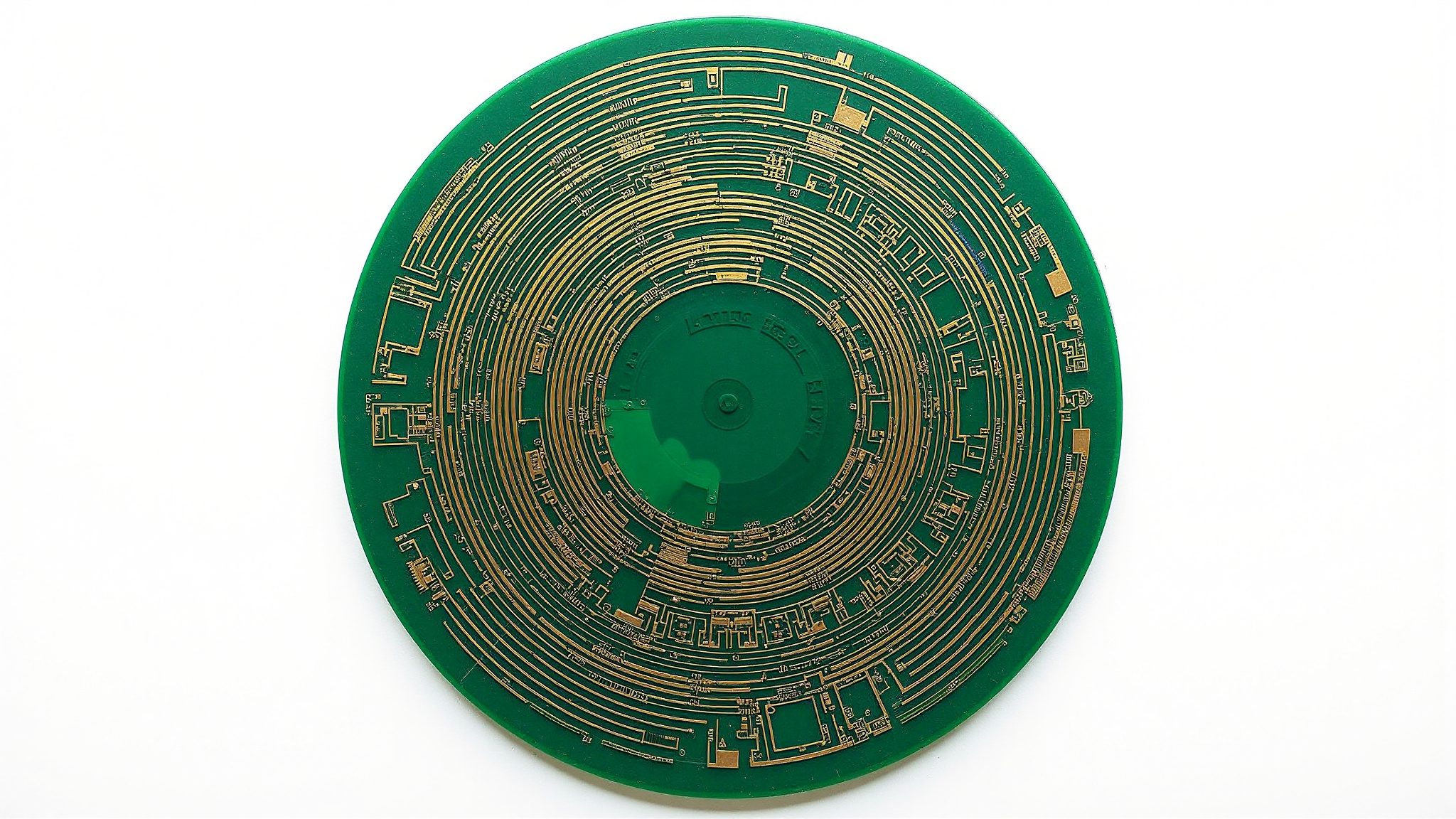

以PCB制造为例，阻焊油墨需要在极短时间内完成固化以匹配高速产线节拍，同时必须具备优异的绝缘性能和耐焊接热冲击能力。而在显示面板领域，封装材料则更关注低收缩率与高透光率的平衡——任何微小的体积收缩都可能导致像素偏移或密封失效。不同场景下的差异化诉求，决定了同一类UV光固化树脂在不同应用中需要进行针对性配方调整。

二、主要应用场景表格对照

下表从六大核心维度对UV光固化树脂在PCB、显示面板和半导体封装三大电子制造领域的应用表现进行系统对照：

对比维度	PCB阻焊/字符	显示面板封装	半导体封装
固化速度	极快（秒级），匹配卷对卷/水平线	中等，需控制放热避免基板变形	较慢，要求深层固化均匀性
粘接强度	高（铜箔附着力≥4B）	中高（玻璃/ITO基材）	极高（芯片级粘接）
耐温性能	需承受260°C焊接温度	85°C～125°C工作温度	-55°C～150°C宽温域
绝缘性能	体积电阻率≥10¹²Ω·cm	满足IEC 61249标准	极高，低离子含量要求
收缩率	＜5%，可接受范围	＜1%，精密控制	＜0.5%，极低应力
成本效益	成熟供应链，成本可控	中等，进口依赖度较高	较高，纯度要求推升成本

从表中可以清晰看出，UV光固化树脂在三大电子制造场景中展现出截然不同的性能侧重。PCB领域追求速度与耐热性的极致平衡，显示面板强调精密控制与光学性能，半导体封装则将可靠性推至最高优先级。这种差异化需求正在推动光固化树脂配方向高度专用化方向发展。

三、趋势展望与选型建议

基于上述对比分析，我们对UV光固化树脂在电子行业的未来发展提出以下趋势判断与选型建议：

1. 高频高速PCB催生新型低介电光固化材料

5G通信与高速计算设备的普及，对PCB基材的介电常数与介电损耗提出了更严苛的要求。传统环氧基UV固化阻焊油墨在高频段下的信号损耗问题日益凸显，开发低Dk/Df值的新型光固化树脂体系已成为行业攻关重点。建议PCB厂商在选型时优先关注改性丙烯酸酯与杂化体系产品，并关注供应商的高频测试数据。

2. OLED柔性显示推动弹性光固化封装需求

柔性显示与可折叠设备的崛起，对封装材料提出了弯折耐久性与水氧阻隔性的双重挑战。UV光固化树脂需在保持优异阻隔性能的同时具备足够的柔韧性，以承受数十万次弯折循环。建议面板厂商在评估封装方案时，将动态弯折测试与85°C/85%RH双85老化测试纳入必检项目。

3. 先进封装对光固化材料提出更高纯度标准

随着Chiplet、2.5D/3D封装等先进封装技术的规模化应用，对光固化树脂的离子含量、金属杂质控制提出了半导体级纯度要求。国产光固化树脂在此领域与国际巨头仍存在差距，建议封装企业在关键工艺环节优先选用经过AEC-Q认证的材料，同时关注国内供应商的技术突破进展。

四、结论

UV光固化树脂在电子行业的应用正处于从"可用"向"精用"跃迁的关键阶段。PCB、显示面板、半导体封装三大领域各自形成了差异化的材料性能诉求，推动着光固化树脂配方的专用化与高端化发展。对于电子制造企业而言，建立基于应用场景的材料评估体系、加强与上游树脂供应商的联合开发，将是赢得下一轮制造竞争优势的关键所在。
